Stoisz przed oknem w kuchni, popijasz kawę i nagle myślisz: co tam właściwie jest w środku, poza szybą i ramą? Okno PCV to nie jakaś prosta rama z szkłem, tylko precyzyjna konstrukcja z profili, skrzydła, okuć i pakietu szybowego wypełnionego gazem szlachetnym. Rozłożymy to na części pierwsze - od ramy z ościeżnicą i skrzydłem, przez wzmocnienia stalowe po uszczelki i ramki dystansowe - żebyś zrozumiał, jak te elementy trzymają chłód na zewnątrz i ciepło w domu.

budowa okna

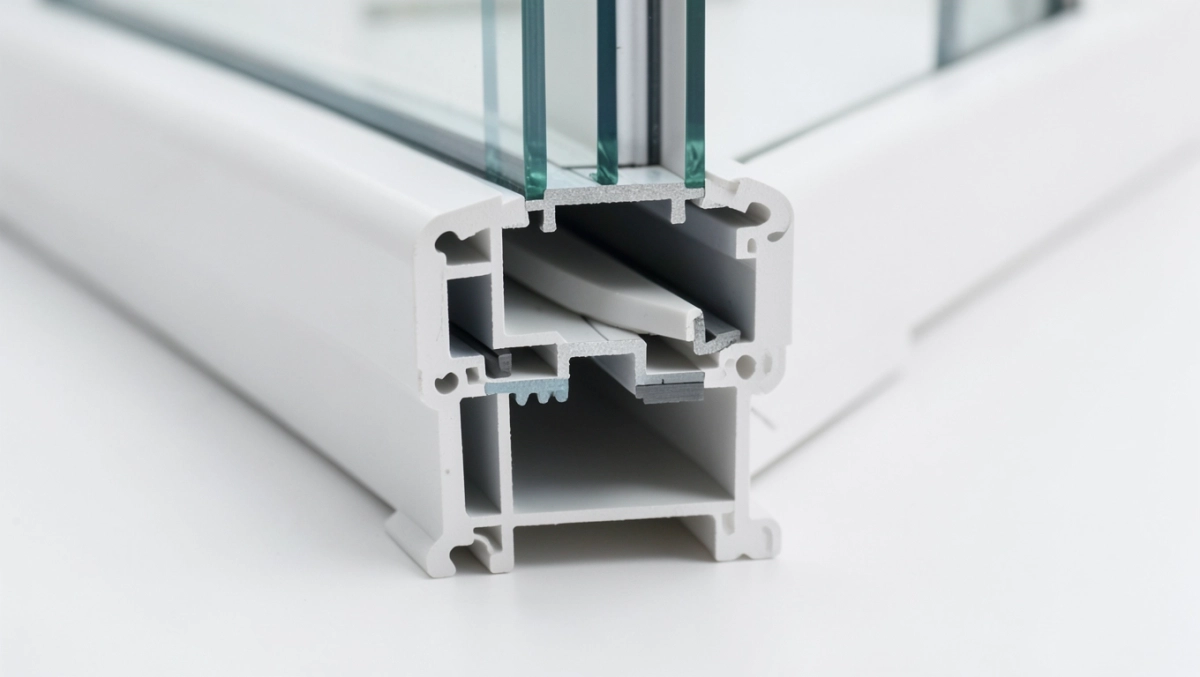

Elementy okna PCV

Okno PCV składa się z kilku kluczowych elementów, które razem tworzą szczelną i wytrzymałą całość. Podstawą jest rama stała, czyli ościeżnica, która mocowana jest do muru, oraz ruchome skrzydło, które otwiera się na zawiasach. Do tego dochodzą profile z tworzywa, okucia do manewrowania skrzydłem i uszczelki na obwodzie, zapobiegające przeciekom powietrza.

Pakiet szybowy to serce okna, osadzony między listwami przyszybowymi i podkładkami dystansowymi. Wzmocnienia stalowe chowają się wewnątrz profili, dodając sztywności całej konstrukcji. Te części nie są przypadkowe - każda odpowiada za izolację termiczną, bezpieczeństwo czy wygodę użytkowania.

Lista głównych elementów okna PCV obejmuje:

Zobacz także: Jak Zabezpieczyć Okna Na Budowie Na Zimę: Skuteczne Metody i Porady

  • ościeżnicę - ramę zewnętrzną
  • skrzydło - ruchomą część z szybą
  • profile PCV - szkielet z komórkami
  • okucia - zawiasy, klamki, mechanizmy
  • uszczelki - gumowe taśmy na styku
  • wzmocnienia stalowe - pręty dla wytrzymałości
  • pakiet szybowy - warstwy szkła z gazem
  • listwy przyszybowe - zatrzaskowe profile mocujące szybę

Wszystkie te składniki łączą się w jedną spójną konstrukcję, gdzie nawet drobny detal jak podkładka wpływa na stabilność. Okna różnią się klasami profili czy liczbą komór, co decyduje o ich jakości.

Rama i skrzydło okna

Rama okna PCV dzieli się na ościeżnicę i skrzydło - to jak szkielet i klatka piersiowa w jednym. Ościeżnica to nieruchoma część osadzana w otworze okiennym, z profilami o głębokości zazwyczaj 70-88 mm. Skrzydło porusza się w jej wnętrzu, wyposażone w podobne profile, ale lżejsze i bardziej elastyczne.

Obie części zbudowane są z wielkokomorowych profili PCV, które izolują termicznie dzięki pustkom powietrznym. W skrzydle szyba mocowana jest listwami przyszybowymi, a całość uszczelniona na obwodzie. Rama i skrzydło stykają się w kilku płaszczyznach, co zapobiega mostkom termicznym.

Zobacz także: Jak zabezpieczyć okna i drzwi na budowie – praktyczny przewodnik

Standardowe okna mają skrzydło przylgowe, gdzie wystaje ono poza ramę o kilka milimetrów, poprawiając szczelność. W modelach bezprzylgowych skrzydło chowa się równo z ościeżnicą, co wygląda nowocześniej i lepiej chroni przed wiatrem. Wybór zależy od estetyki i wymagań izolacyjnych budynku.

Proces montażu zaczyna się od ościeżnicy, do której później wpina się skrzydło na zawiasach. Ta prosta podziałka pozwala na wymianę skrzydła bez demontażu całej ramy.

Profile, okucia i uszczelki

Profile PCV to podstawa okna, wytwarzane z twardego PVC z dodatkiem stabilizatorów. Mają od 5 do 10 komór wewnętrznych, co zwiększa izolacyjność - im więcej komór, tym lepiej trzymają ciepło. Powierzchnia profilu jest foliowana lub lakierowana dla trwałości koloru.

Zobacz także: Przebudowa okna na drzwi tarasowe – krok po kroku

Okucia to metalowe elementy sterujące ruchem skrzydła: zawiasy nośne podnoszą ciężar do 130 kg, klamki z blokadą antywywierską i mikroventylacja do uchylania. Nowoczesne systemy pozwalają na rozwieranie, uchylanie czy nawet unoszenie równoległe. Okucia rozmieszczone są równomiernie na obwodzie skrzydła.

Uszczelki z EPDM lub TPE biegną po całym obwodzie, w trzech płaszczyznach: środkowej i dwóch bocznych. Zapobiegają przenikaniu wody, powietrza i hałasu, zachowując elastyczność przez dekady. W oknach premium stosuje się uszczelki samouszczelniające się pod wpływem ciśnienia.

Zobacz także: Zabudowa grzejnika w kuchni pod oknem – porady i ryzyka

Rodzaje okuć w praktyce

  • zawiasy - górne i dolne, regulowane w trzech płaszczyznach
  • klamki - z wrzecienem i zabezpieczeniem przed otwarciem z zewnątrz
  • śruby wrzecionowe - do docisku skrzydła do ramy
  • elementy antywłamaniowe - haki i grzybkowe zaczepy

Te składniki współpracują płynnie, zapewniając tysiące cykli otwierania bez luzów.

Wzmocnienia stalowe w oknie

Wzmocnienia stalowe to ukryte pręty ocynkowane, wlewane w profile PCV dla sztywności. W ościeżnicy grubość stali sięga 2-3 mm, w skrzydle 1,5-2 mm, w kształcie litery U lub omega. Bez nich profil mógłby się uginać pod wiatrem czy ciężarem szyby.

Stal łączy się z PCV na całej długości, eliminując naprężenia termiczne. W dużych oknach stosuje się dodatkowe poprzeczki ze wzmocnieniami, dzielące skrzydło na pola. To klucz do odporności na obciążenia dynamiczne, jak podmuchy wiatru do 200 km/h.

Zobacz także: Budowa domu: kiedy montować okna?

W oknach balkonowych wzmocnienia są dłuższe i grubsze, często z przegrodami antykondensacyjnymi. Brak lub słabe wzmocnienia objawia się wypaczaniem profili po latach. Zawsze sprawdzaj przekrój - to decyduje o trwałości konstrukcji.

Norma PN-EN 12608 klasyfikuje profile pod kątem wzmocnień, gdzie klasa A gwarantuje minimalną grubość ścianek i stali.

Pakiet szybowy i listwa przyszybowa

Pakiet szybowy to laminat tafli szkła oddzielonych ramkami i gazem, stanowiący 70-80% powierzchni okna. Osadzany jest w skrzydle na podkładkach dystansowych, które równomiernie rozkładają nacisk. Listwa przyszybowa zatrzaskuje szybę od wewnątrz i zewnątrz, chroniąc krawędzie przed wilgocią.

Listwy przyszybowe z PCV lub aluminium snap-in wciskają się w rowek profilu jednym ruchem. Zapobiegają wysuwaniu szyby i poprawiają estetykę. W pakietach bezpiecznych listwy są grubsze, na szkło hartowane lub laminowane.

Podkładki pod pakietem to piankowe lub plastikowe kliny, kompensujące naprężenia i zapobiegające pękaniu szkła. Całość mocowana jest klejem strukturalnym w klejonych pakietach dla lepszej sztywności.

Grubość pakietu dobiera się do głębokości profilu - typowo 24-44 mm dla energooszczędności.

Rodzaje szyb w pakiecie

Pakiet dwuszybowy składa się z dwóch tafli szkła float o grubości 4 mm każda, oddzielonych 16 mm przestrzenią. Trzyszybowy dodaje trzecią taflę, osiągając 36-44 mm grubości całkowitej. Liczba szyb bezpośrednio wpływa na współczynnik Uw okna - im więcej warstw, tym lepsza izolacja.

Szkło float to standardowe bezbarwne, ale często stosuje się low-e z powłoką niskoemisyjną, odbijającą ciepło. Szyby bezpieczne laminowane mają folię PVB między taflami, uniemożliwiającą rozpad po stłuczeniu. Akustyczne z warstwą redukującą hałas trafiają do okien przy drogach.

Porównanie izolacyjności pakietów szybowych pokazuje różnice w przenikaniu ciepła:

Dane oparte na standardowych konfiguracjach z argonem - trzyszybowy oszczędza nawet 30% na ogrzewaniu.

Gaz szlachetny i ramka dystansowa

Gaz szlachetny, najczęściej argon, wypełnia przestrzenie między szybami w pakiecie, zastępując powietrze. Jest gęstszy, co spowalnia przewodzenie ciepła - termos działa na tej samej zasadzie. Krypton stosuje się w cienkich pakietach dla lepszej izolacji, choć jest droższy.

Strata gazu wynosi poniżej 1% rocznie dzięki szczelnym uszczelkom butylu na ramce dystansowej. Ramka aluminiowa lub ciepła (z korka i tworzywa) oddziela tafle, utrzymując równomierny dystans 12-18 mm. Ciepłe ramki eliminują mostki termiczne na krawędziach, poprawiając Uw o 0.1-0.2.

Argon dominuje w 90% okien, bo jest tani i skuteczny - gęstość 1.78 kg/m³ vs 1.29 powietrza. Wypełnianie odbywa się próżniowo w fabryce, z testem szczelności. To te niewidoczne detale decydują o rachunkach za energię.

Ramka dystansowa perforowana pozwala na odparowanie wilgoci z krawędzi, zapobiegając kondensacji wewnątrz pakietu.

Pytania i odpowiedzi: Budowa okna

  • Z czego składa się standardowe okno PCV?

    Standardowe okno PCV to prosta konstrukcja z dwóch głównych części: ramy stałej, czyli ościeżnicy, i ruchomego skrzydła. W środku masz profile z PCV, stalowe wzmocnienia dla sztywności, okucia do otwierania, uszczelki na szczelność i pakiet szybowy jako serce izolacji.

  • Czym jest rama i skrzydło w budowie okna?

    Rama, czyli ościeżnica, to nieruchoma część osadzona w murze, jak szkielet okna. Skrzydło to ta ruchoma część z szybą, która się otwiera dzięki okuciom. Obie zbudowane z profili PCV, które łączą się na zamki i klej, a w środku chowają stalowe profile dla wytrzymałości.

  • Dlaczego okna PCV mają wzmocnienia stalowe?

    Wzmocnienia stalowe to ukryte pręty lub profile w ramie i skrzydle, które zapobiegają wyginaniu pod wpływem wiatru czy ciężaru. Bez nich okno byłoby jak galareta - niestabilne i podatne na włamania. To klucz do trwałości i bezpieczeństwa.

  • Jak działa pakiet szybowy w oknie?

    Pakiet szybowy to kanapka z tafli szkła - dwie w dwuszybowym, trzy w trzyszybowym - oddzielone ramką dystansową i wypełnione gazem szlachetnym jak argon. Trzyma go listwa przyszybowa i podkładki dystansowe, co zapewnia stabilność i super izolację termiczną.

  • Jaki gaz jest między szybami i po co?

    Najczęściej argon, czasem krypton - gęstszy od powietrza, więc słabiej przewodzi ciepło. To jak termos: gaz blokuje ucieczkę ciepła z domu, redukując mostki termiczne i rachunki za ogrzewanie. Ramka dystansowa z absorberem wilgoci dba, by wszystko działało latami.
